利雅路RS64/M

技术参数 - 利雅路RS64/M

法兰尺寸 - 利雅路RS64/M

型号	利雅路RS64/M
D1	185	mm
D2	275 - 325	mm

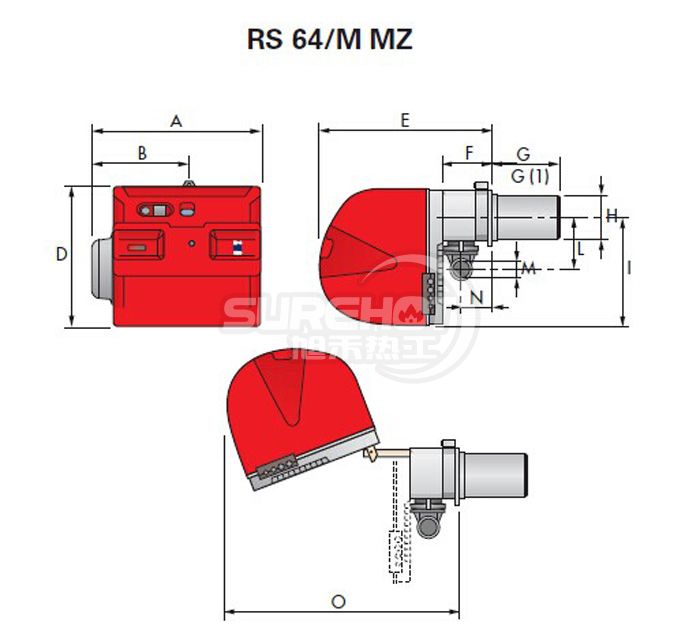

外形尺寸 - 利雅路RS64/M

型号	利雅路RS64/M
A	533	mm
B	300	mm
C	-	mm
D	490	mm
E	640	mm
F	222	mm
G-G(1)	250-385	mm
H	179	mm
I	352	mm
L	221	mm
M	2"	mm
N	134	mm
O-O(1)	810-    -	mm

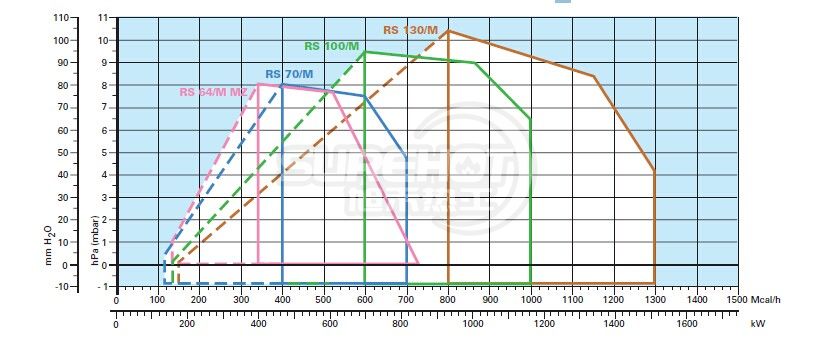

负荷图 - 利雅路RS64/M

• 选择燃烧器的有效工作范围
• 测试条件参照EN676标准
• 温度:20℃
• 大气压:1013.5 mbar
• 海拔:100m
• 负荷图=扛背压能力

火焰尺寸 - 利雅路RS64/M

• 举例：
• 燃烧器输出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中间值);
• D火焰(m) = 0.6 m (中间值)

包装说明 - 利雅路RS64/M

	包装长度(L)	1200	mm
	包装宽度(W)	580	mm
	包装高度(H)	520	mm
	包装重量	42	kg
