利雅路40 FS20

技术参数 - 利雅路40 FS20

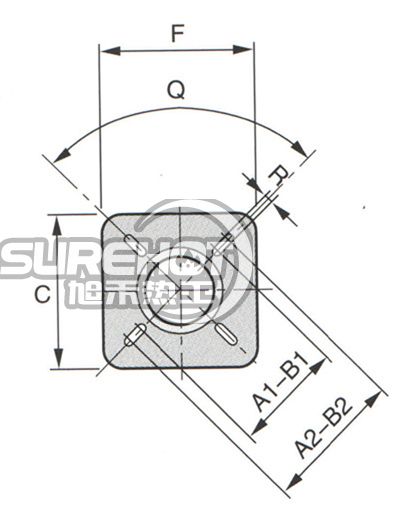

法兰尺寸 - 利雅路FS20

型号	利雅路FS20
A1	155	mm
A2	200	mm
B1	155	mm
B2	200	mm
C	170	mm
C1	-	mm
F	185	mm
Q	90	mm
R	11	mm

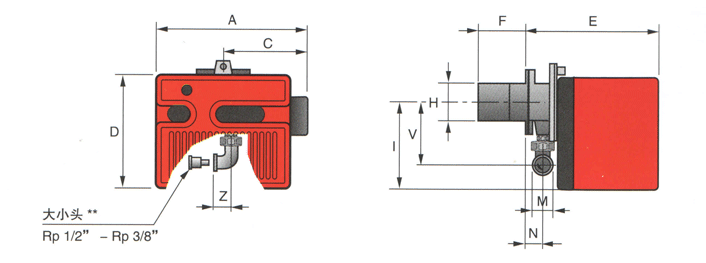

外形尺寸 - 利雅路FS20

型号	利雅路FS20
A	350	mm
D	298	mm
E	389	mm
F	120	mm
H	125	mm
I	230	mm
M	Rp 3/4”	mm
N	67	mm
V	152	mm
Z	33	mm
		mm

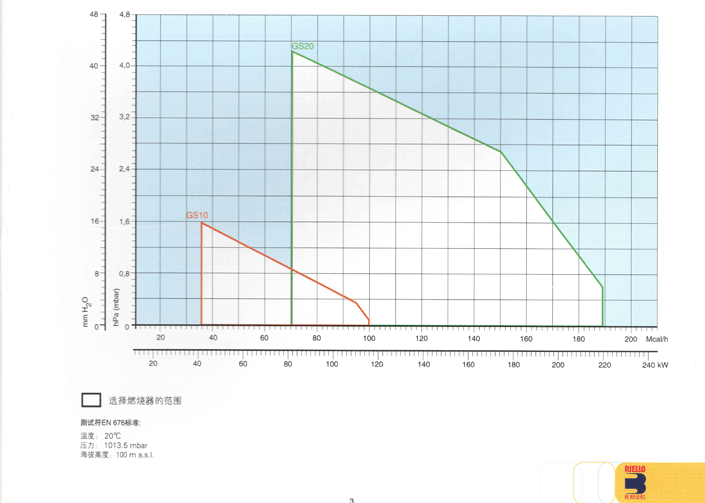

负荷图 - 利雅路FS20

• 选择燃烧器的有效工作范围
• 测试条件参照EN676标准
• 温度:20℃
• 大气压:1013.5 mbar
• 海拔:100m
• 负荷图=扛背压能力

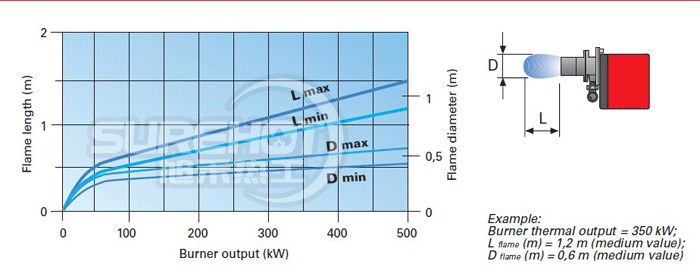

火焰尺寸 - 利雅路FS20

• 举例：
• 燃烧器输出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中间值);
• D火焰(m) = 0.6 m (中间值)

包装说明 - 利雅路40 FS20

	包装长度(L)	525	mm
	包装宽度(W)	453	mm
	包装高度(H)	365	mm
	包装重量	17	kg
