百得BGN300 DSPGN ME

技术参数 - 百得BGN300 DSPGN ME

较小功率输出	657	kW
较大功率输出	2982	kW
较小燃气流量	66	M³/h
较大燃气流量	298	M³/h
电机额定功率	7.5	kW
电源供应相数	3	N
电力供应频率	50	Hz
电力供应电流	AC
电力供应电压	380	V
重量	286	kg

法兰尺寸 - 百得BGN300 DSPGN ME

型号	百得BGN300 DSPGN ME
I	440	mm
I1	440	mm
L	400 - 540	mm
M	M20	mm
N	330	mm

外形尺寸 - 百得BGN300 DSPGN ME

型号	百得BGN300 DSPGN ME
A	880	mm
B1	580	mm
B5	310	mm
C	1685	mm
D	275 - 465	mm
E	320	mm
F	275	mm

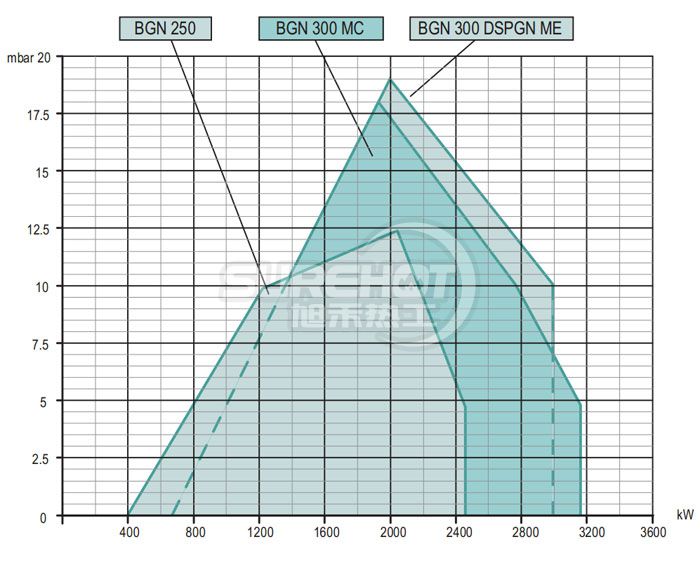

负荷图 - 百得BGN300 DSPGN ME

• 选择燃烧器的有效工作范围
• 测试条件参照EN676标准
• 备注 : 以上工作范围曲线是按照EN676标准在测试用锅炉上得到的，对于燃烧器在实际的锅炉上的应用，该曲线仅起指导作用，有时并不严格准确。

火焰尺寸 - 百得BGN300 DSPGN ME

4Gr54Sw5bC65a+4" src="http://www.surehot.com/uploadfile/2014/0617/20140617033821545.jpg" style="width: 700px; height: 688px;" />

• 举例：
• 燃烧器输出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中间值);
• D火焰(m) = 0.6 m (中间值)

包装说明 - 百得BGN300 DSPGN ME

	包装长度(L)	2030	mm
	包装宽度(W)	1210	mm
	包装高度(H)	990	mm
	包装重量	300	kg
