百得SPARK GAS35W

技术参数 - 百得SPARK GAS35W

较小功率输出	90	kW
较大功率输出	358	kW
较小燃气流量	9	M³/h
较大燃气流量	35.8	M³/h
电机额定功率	0.37	kW
电源供应相数	1	N
电力供应频率	50	Hz
电力供应电流	AC
电力供应电压	220	V
重量	--	kg

法兰尺寸 - 百得SPARK GAS35W

型号	百得SPARK GAS35W
I		mm
I1		mm
L		mm
M		mm
N		mm

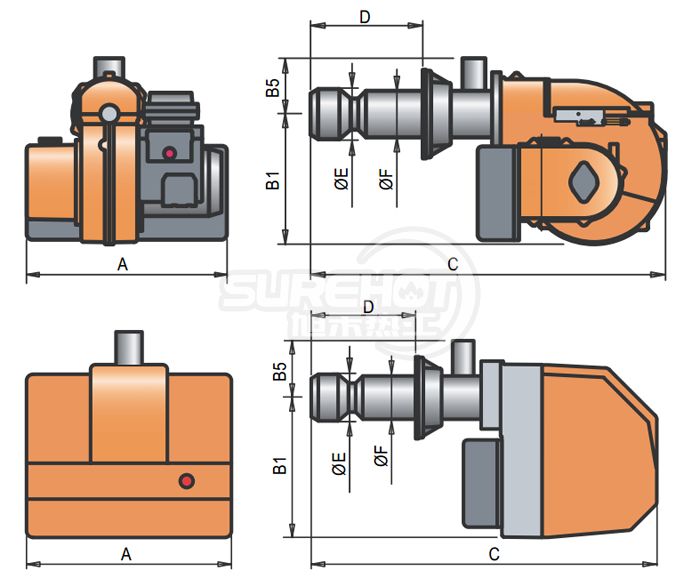

外形尺寸 - 百得SPARK GAS35W

型号	百得SPARK GAS35W
A	475	mm
B1	263	mm
B5	102	mm
C	925	mm
D	130-300	mm
E	155	mm
F	135	mm

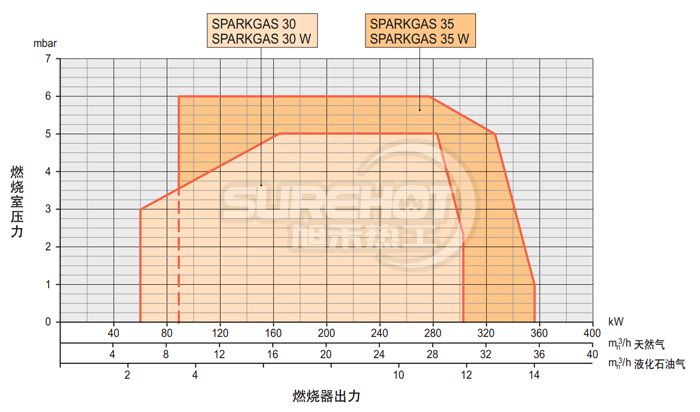

负荷图 - 百得SPARK GAS35W

• 选择燃烧器的有效工作范围
• 测试条件参照EN676标准
• 备注 : 以上工作范围曲线是按照EN676标准在测试用锅炉上得到的，对于燃烧器在实际的锅炉上的应用，该曲线仅起指导作用，有时并不严格准确。

火焰尺寸 - 百得SPARK GAS35W

4Gr54Sw5bC65a+4" src="http://www.surehot.com/uploadfile/2014/0606/20140606052838472.jpg" style="width: 700px; height: 641px;" />

• 举例：
• 燃烧器输出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中间值);
• D火焰(m) = 0.6 m (中间值)

包装说明 - 百得SPARK GAS35W

	包装长度(L)	1010	mm
	包装宽度(W)	540	mm
	包装高度(H)	480	mm
	包装重量	36	kg
