百得BTL26P

技术参数 - 百得BTL26 P

法兰尺寸 - 百得BTL26P

型号	百得BTL26P
I	185	mm
I1	185	mm
L 小	170	mm
L 大	210	mm
M	M10
N	140	mm

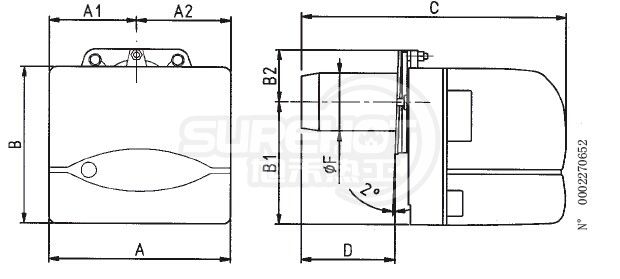

外形尺寸 - 百得BTL26P

型号	百得BTL26P
A	303	mm
A1	158	mm
A2	145	mm
B	345	mm
B1	275	mm
B2	93	mm
C	650	mm
D小	100	mm
D大	255	mm
F	135	mm

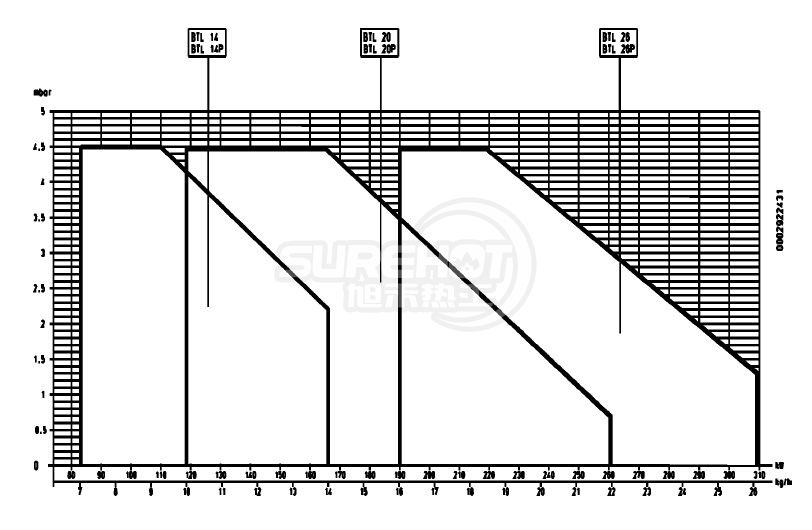

负荷图 - 百得BTL26P

• 选择燃烧器的有效工作范围
• 测试条件参照EN676标准
• 备注 : 以上工作范围曲线是按照EN676标准在测试用锅炉上得到的，对于燃烧器在实际的锅炉上的应用，该曲线仅起指导作用，有时并不严格准确。

火焰尺寸 - 百得BTL26P

• 举例：
• 燃烧器输出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中间值);
• D火焰(m) = 0.6 m (中间值)

包装说明 - 百得BTL26 P

	包装长度(L)750	750	mm
	包装宽度(W)	370	mm
	包装高度(H)	410	mm
	包装重量	22	kg
